В прямых участках пути паспортная и нулевая линии совпадают и равны нулевому возвышению одной нити над другой или возвышению 6 мм (на участках длиной не менее 200 м, где эта норма установлена приказом начальника дистанции). В этих случаях границы степеней смещаются на 6 мм, кроме границы, требующей закрытия движения. В кривых участках пути нулевая линия имеет вид «трапеций», аппроксимирующих фактическое возвышение в кривой.

В кривых участках пути наружная рельсовая нить устраивается и содержится выше внутренней. Величина возвышения в кривых определяется по следующим правилам: Минимально допустимое возвышение должно обеспечить значение поперечного непогашенного ускорения, направленного наружу кривой (а_нп), не более 0,7 м/с² на уровне буксы подвижного состава для максимальной скорости грузовых и пассажирских поездов. Величина поперечного непогашенного ускорения (а_нп) рассчитывается по фактическим значениям кривизны пути и возвышения наружного рельса в зависимости от скорости (V) по формуле:

где    а_нп               — величина непогашенного ускорения, м/с²;

V_{max пасс}       — максимальная допускаемая скорость движения пассажирских поездов по кривой, км/ч;

H                — возвышение наружного рельса, мм;

R                — радиус кривой, м.

На линиях со специализацией В, С и П, где обращается пассажирский подвижной состав с улучшенными динамическими характеристиками, допускаемая величина а_нп может быть распоряжением ОАО «РЖД» установлена на основании проведенных испытаний 0,7 м/с² и более.

На линиях с грузовым и смешанным движением поездов наименьшее воздействие на путь в кривых, снижающее интенсивность расстройства и износа элементов пути производится при а_нп близком к нулю при средневзвешенной скорости движения грузовых поездов. Для этого на линиях со специализацией
О, Г, Т непогашенное ускорение в грузовых поездах должно находиться в диапазоне ± 0,3 м/с² при фактически реализуемых скоростях движения.

Увеличение непогашенного ускорения в грузовых поездах более диапазона ± 0,3 м/с² допускается при наличии технико-экономического обоснования (на направлениях с большой разницей между максимальными скоростями пассажирских и грузовых поездов). Величина возвышения проверяется по формуле:

где

h_min          – минимальное расчетное возвышение наружного рельса, мм;

V_{max пасс}      – максимальная допускаемая скорость пассажирских поездов, установленная приказом для данной кривой радиуса R, которая не должна превышать скорости получаемой по тяговому расчету ведущей серии локомотивов, км/ч;

115         – величина допускаемого недовозвышения наружного рельса из условия непревышения нормы непогашенного ускорения 0,7 м/с².

При этом для линий О, Г, Т проверяется, чтобы возвышение было в пределах:

где

V_ср  – средневзвешенная скорость грузовых поездов, км/ч;

50  – величина из условия непревышения ускорения ± 0,3 м/с².

Максимальное возвышение наружного рельса в кривой с учетом допусков на содержание не должно превышать 150 мм, при превышение этой величины движение поездов закрывается.

Из полученных по формулам величин возвышение принимается большее и округляется до значения кратного 5.

В зависимости от конкретных условий работы пути в кривой (интенсивности износа рельсов по одной и другой нитям), полученная расчетом величина возвышения, при необходимости, может корректироваться в пределах нормативов непогашенных ускорений.

В кривых, расположенных на участках рекуперативного торможения, рекомендуется для компенсации действия продольных сжимающих сил увеличивать полученное расчетом возвышение на величину до 20%, а на кривых, расположенных на руководящих подъемах и близким к ним, для компенсации продольных растягивающих сил уменьшать полученное расчетом возвышение на величину до 15%. При этом должны соблюдаться нормативы по предельным непогашенным ускорениям.

Длины переходных кривых устанавливаются исходя из условий обеспечения требуемых действующими нормативами величин отвода возвышения наружного рельса и отвода кривизны, определяемого допускаемой скоростью нарастания поперечного непогашенного ускорения 0,6 м/с³.

Конец и начало отвода возвышения наружного рельса кривой и кривизны должны совпадать с точками начала переходной кривой и конца переходной кривой.

В стесненных условиях допускается устройство отводов возвышения без переходных кривых: либо на протяжении прямой, либо по 50% на прямой и кривой (без соблюдения условия совпадения отводов возвышения и кривизны).

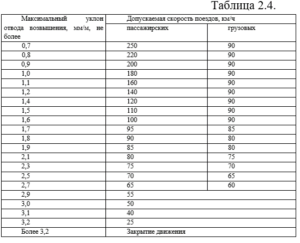

В соответствии с Инструкцией по оценке состояния рельсовой колеи путеизмерительными средствами и мерам по обеспечению безопасности движения поездов, утвержденной распоряжением ОАО «РЖД» от 28 февраля 2020 г. № 436/р крутизна отвода возвышения в переходных кривых, соединяющих прямые и кривые участки или участки кривых с различной величиной возвышения должна соответствовать нормативам таблицы 2.4.

Уклоны отводов возвышения наружного рельса в кривых, измеряемые по наклону средней линии на отводе уровня, должны быть одинаковыми по всей длине переходной кривой. При превышении допускаемого уклона отвода возвышения наружного рельса на всей длине переходной кривой или ее части длиной не менее 30 м установленная скорость уменьшается, вплоть до закрытия движения поездов.

При несовпадении отводов возвышения наружного рельса кривой и кривизны, измеряемых соответственно по нулевым (средним) линиям на записи уровня и стрел, на величину более 20 м необходимость уменьшения установленной скорости движения поездов по данной кривой определяется по величине непогашенного ускорения а_нп и скорости ее изменения Ψ.

Скорость изменения непогашенного ускорения, м/с³

где   ∆α_нп                       — разность непогашенных ускорений на длине отвода кривизны L, м;

V_{max пасс}            — максимальная допускаемая скорость движения пассажирских поездов по кривой, км/ч.
